In-Cell與On-Cell顯示技術概述與發展背景
觸控顯示技術在過去十多年間經歷了革命性的變革，從最初的外掛式觸控面板逐漸發展為如今高度集成的嵌入式解決方案。在這一演進過程中，In-Cell和On-Cell技術脫穎而出，成為現代智能設備顯示技術的兩大主流方向。觸控一體化已成為顯示行業的重要發展趨勢，它不僅改變了設備的外觀設計，更重新定義了用戶與技術的交互方式。
傳統的外掛式觸控技術（如GG、GFF等）需要將獨立的觸控面板通過光學膠貼合在顯示面板上方，這種方式雖然工藝成熟、成本較低，但不可避免地增加了屏幕整體厚度，影響了設備的輕薄化發展。隨著消費者對更薄、更輕、顯示效果更好的移動設備需求日益增長，將觸控功能直接集成到顯示面板內部的嵌入式技術應運而生。
In-Cell（細胞內嵌式）和On-Cell（細胞上嵌式）技術代表了觸控集成的兩種不同思路。蘋果公司在2012年發布的iPhone5中首次大規模采用In-Cell技術，標志著高端智能手機進入超薄觸控新時代。而三星則在其Super AMOLED屏幕上廣泛使用On-Cell技術，如Galaxy S2等機型，通過這種技術實現了8.49mm的超薄機身和僅116g的重量。
核心結構差異解析
In-Cell與On-Cell技術最根本的區別在于觸控傳感器的集成位置，這一差異直接決定了兩種技術的性能表現和制造難度。理解這些結構差異是把握兩種技術本質的關鍵。
In-Cell技術采用了"細胞內定位"的設計理念，將觸摸傳感器直接嵌入到液晶像素層內部，與液晶層完全融合。這種"嵌入式"結構消除了傳統觸控技術中獨立的觸控層，使得屏幕整體厚度大幅降低，通?？勺龅?.5mm以下。在In-Cell結構中，觸控功能被整合到液晶盒內部，所有觸摸屏結構都位于LCD上下玻璃基板之間，實現了真正意義上的觸控與顯示一體化。這種高度集成的設計使iPhone5等采用In-Cell技術的設備能夠?qū)崿F(xiàn)前所未有的輕薄體驗。
相比之下，On-Cell技術采用了"細胞間定位"的設計思路，屬于一種"外掛式"的集成方案。它將觸摸傳感器獨立嵌入到液晶面板的彩色濾光片(CF)基板與偏光片之間，而非直接與液晶層融合16。這種結構意味著觸控層與液晶層保持相對獨立，只需在彩色濾光片基板和偏光板之間形成簡單的透明電極圖案即可實現觸控功能3。從技術實現角度看，只要有觸摸屏結構位于LCD上玻璃基板的外面，就屬于On-Cell結構。

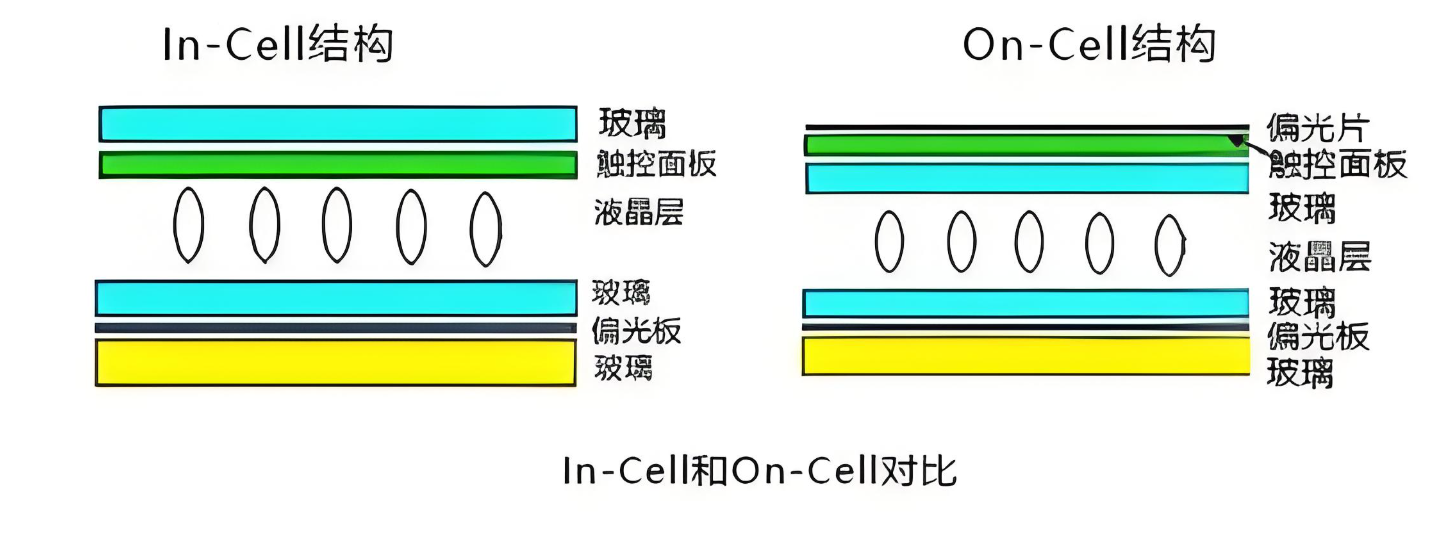

表：In-Cell與On-Cell技術結構對比
技術特征 | In-Cell技術 | On-Cell技術 |
觸控層位置 | 液晶像素層內部 | 彩色濾光片與偏光片之間 |
結構類型 | 完全嵌入式 | 半嵌入式/外掛式 |
典型厚度 | 3.5mm以下 | 約4mm左右 |
技術難度 | 極高，需精確融合觸控與液晶層 | 相對較低，觸控層獨立封裝 |
代表產品 | iPhone5、Lumia920 | 三星Galaxy S系列AMOLED屏 |
從集成度來看，In-Cell代表了更高水平的觸控集成技術，它將觸控功能深入到顯示核心；而On-Cell則是一種折中方案，在集成度與工藝難度之間取得了平衡。這種結構上的根本差異直接導致了兩者在制造工藝、性能表現和應用場景上的系列區別，這些我們將在后續章節詳細探討。
